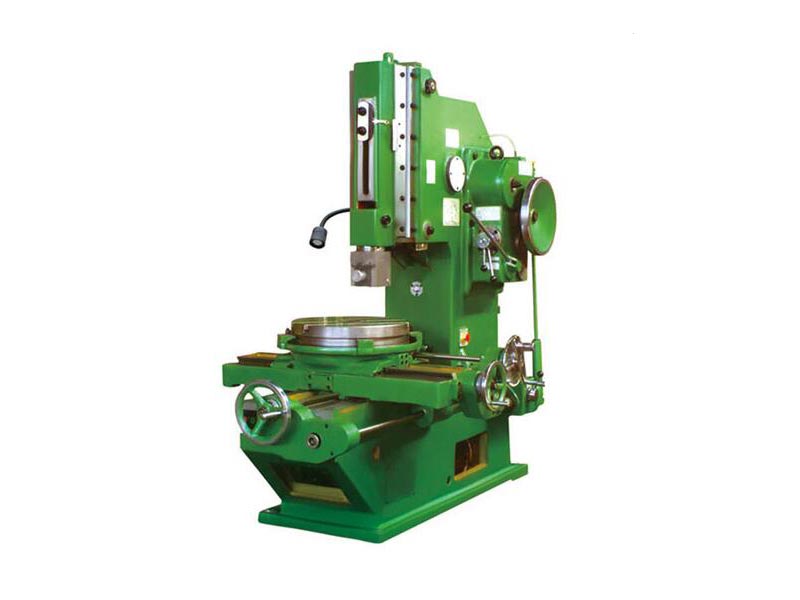

B5032插床用以加工各种零件的平面、型面及键槽等，对单件或小批生产车间为适合。
主转动的机构是变摇柄齿轮的回转运动为滑枕的往复运动，工作台可作纵向、横向和回转，自动与手动进给并可实现快速移动，工作台遇有故障时则自动停止进给.
该插床经心设计，标准化、通用化、系列化、自动化程度较高，布局合理，结构紧凑协调匀称。外形美观，维修方便。
B5032插床使用三相交流电源,电压380伏,频率50赫.
对用户提出的其它电源条件，经过协商，可按特殊定货供应

 B5032插床技术参数：

主要技术参数	单位	B5032插床
滑枕行程	mm	340
滑枕插削长度	mm	320
滑枕运动次数	times min	20.32.50.80
滑枕倾斜角度	º	0-8
工作台直径	mm	630
滑枕垂直调整距离	mm	315
刀头支撑面至床身前臂间距离	mm	600
工作台面至滑架下端间距离	mm	490
工作台纵向移动距离	mm	630
工作台横向移动距离	mm	560
工作台回转角度	º	360
工作台纵横机动进给量范围	mm	0.08-1.21
工作台回转进给范围	mm	0.052-0.783
电动机功率	kw	4
电动机转速（计算值）	r|min	960
机床净重（约）	kg	3000
外形尺寸（长×宽×高）	mm	2261×1495×2245

机械插床B5032具有滑枕往复运动的液压传动机构与工作台液压进给装置。滑枕在每次行程中速度不变，滑枕运动速度与工作台的移动均可作为无级调整。液压操纵台具有对滑枕换向给油的换向结构，工作台除有液压与手动进给外，还具有单独电动机传动的纵向、横向与回转的快速移动，采用液压进给的插床，是当工作结束转返回的瞬间进给，因此优于机械插床采用的鼓轮进给。

 B5032插床的调整：

如果是调滑枕上下，只需要将滑枕前两个螺母松开，滑枕右下侧有个内六角，应该是16的，找个内六角旋转即可，顺时针下降，逆时针上升，调到刀超过工件，滑枕下方不会碰到工件，记得调整好后紧固那两个螺母；如果是用他加工不是垂直的面，则需要调滑枕下方的螺杆了，右侧有个角度卡，调整螺母看指针指到你想要的角度即可，至于行程范围，我才开插床一年多，由于加工的工件常用的大滚轮，到联轴器、再到薄的齿轮等，加工长度均不同，但是还没调过，但是肯定也不难的，只是找一个合适的一直没有变过。

插床使用安全小知识
1．变速、换刀具、紧螺丝必须停车。
2．工作完毕后各手柄放置在空位，工作台和机床以及机床周围要清理整洁。
3．使用天车，吊具必须牢固可靠，不准在吊物下操作或通行，要与吊车工密切配合。
4．在工作前要进行各部件检查和润滑，首先穿好各类防护用品，扎好袖口
5．扳手和螺母一定要与数控插床所匹配工具相符，使用数控插床时用力要适中，以防滑倒和撞伤。
6．装夹工件要选好基准面，压板、垫铁要平稳可靠，压紧力要适当，确保工件在切削中无任何松动。
7．不允许纵向、横向运动与圆周运动三项同时进行操作。
8．运转中禁止变换滑枕速度。滑枕行程和插的位置调好后必须锁紧。
9．工作时不允许把头伸入滑枕中观察加工情况。冲程不能超过机床规定。
10．严禁用嘴吹铁屑和用手清理铁屑。
